在此可下載SELN產品的2D/3D CAD數據。PARTcommunity是由CADENAS GmbH提供的免費下載CAD數據的服務。
| 導軌類型 | 圖示 | 說明 | 特長 |
|---|---|---|---|

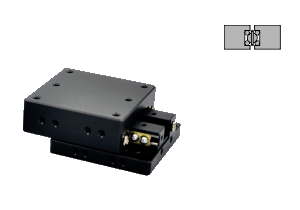

| 交叉導軌型 |
 |
由兩根具有V型滾道的導軌、滾子保持架圓柱滾子等組成，相互交叉排列的圓柱滾子在經過精密磨削的V型滾道面上往復運動，可承受各個方向的載荷，實現高精度、平穩的直線運動。 |
高精度 |

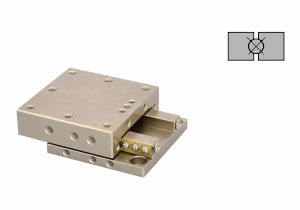

| 鋼條滾珠型 |
 |
將鋼線(淬火軸)分別并列固定在平臺主體側和移動臺側，其中間配置鋼球的移動導軌。 |
質量輕 |

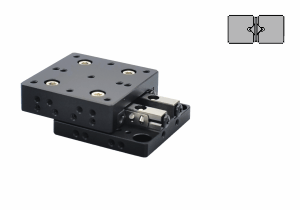

| 直線滾珠型 |
 |
采用哥德式圓弧槽，滾珠與軌道成45度四點接觸，該結構可實現高精度、平滑的移動。 |
高精度 |

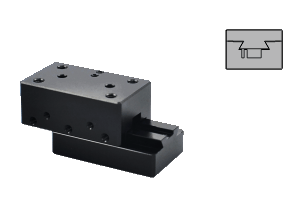

| 燕尾槽型 |
 |
燕尾槽式面接觸的滑動移動導軌。 |
移動量大 |
| 驅動方式 | 圖示 | 旋轉一圈的移動量 | 特長 |
|---|---|---|---|

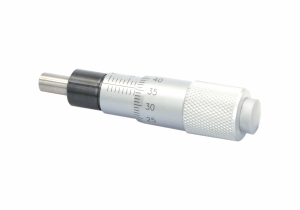

| 微分頭 |
 |
0.5mm |
適合于以0.01mm單位的精密調整 |

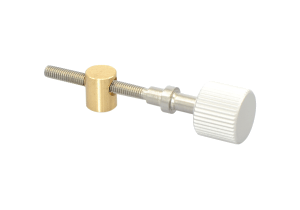

| 精密螺紋付 |
 |
0.25mm |
適用于微調整場合 因?yàn)闊o刻度， |

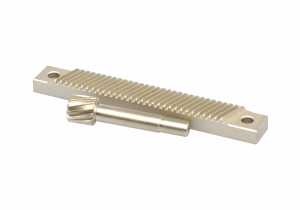

| 齒輪齒條 |
 |
17mm |
適用于快速調整 |

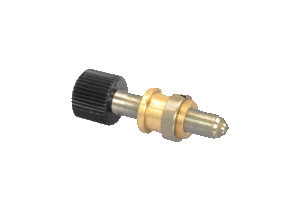

| 精密螺桿 |
 |
0.5mm |
適用于微調整場合 |
